Понятие постоянной электролитического элемента

Существует несколько различных видов датчиков для измерения проводимости. Выбор датчика, соответствующего вашей потребности повысит точность и обеспечит долговечность оборудования. Важный фактор, который необходимо понять до выбора датчика проводимости, заключается в том, как выбрать постоянную проводимости электролитического элемента.

Принцип работы датчика проводимости

Проводимость может быть измерена либо с помощью контактного датчика проводимости, либо с помощью безэлектродного датчика проводимости, тороидального датчика проводимости. Принцип работы датчика проводимости зависит от типа датчика. Понимание постоянной электролитического элемента имеет важное значение при выборе контактного датчика проводимости в силу принципа его работы.

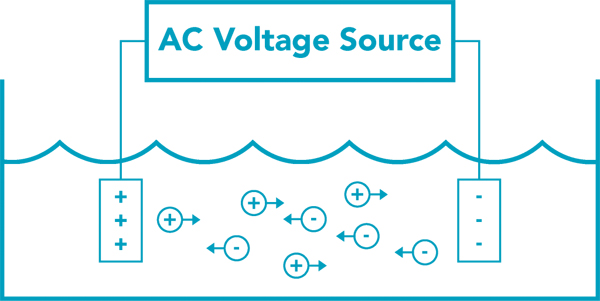

Контактный датчик проводимости имеет две или более поверхностей, расположенных на известном расстоянии друг от друга. Электроды контактного датчика проводимости изготавливаются из токопроводящих материалов, таких как, графит, нержавеющая сталь или платина. Между электродами датчика проводимости подается переменное напряжение, и затем, измеряется полученный ток. Токопроводящие ионы солей и металлов, образуют путь к течению электрического тока. Поэтому высокая проводимость жидкости указывает на высокую концентрацию ионов в растворе.

Удельная проводимость и постоянная электролитического элемента

Как правило, электропроводность, измеряется в миллисименсах или микросименсах При использовании контактного датчика проводимости геометрия электродов датчика влияет на показания датчика. Для обеспечения стандартизации измерений электропроводности используются единицы удельной проводимости. Удельная проводимость выражается в миллиметрах на сантиметр (мСм/см) или микросименсах на сантиметр (мкСм/см).

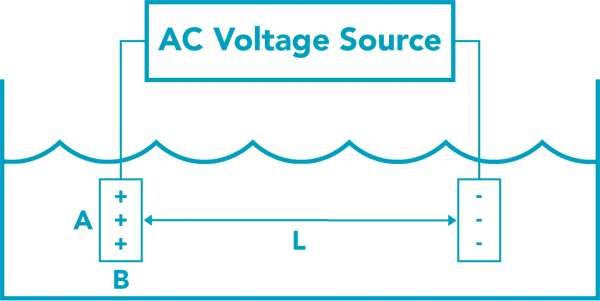

Удельная проводимость компенсирует изменения в геометрии электродов датчика проводимости путём умножения измеренной проводимости на коэффициент, называемый постоянной электролитического элемента. Постоянная электролитического элемента (K) прямо пропорциональна расстоянию, между двумя проводящими электродами, и обратно пропорциональна площади их поверхности.

K = L/a, где a(площадь) = A x B.

Удельная проводимость = Измеренная проводимость (G) * Постоянная электролитического элемента (K).

Определение постоянной электролитического элемента

Постоянная электролитического элемента, равная 1, будет давать измеренную проводимость (G), примерно равную удельной проводимости раствора. Однако, постоянная электролитического элемента, равная 1, не всегда является подходящим выбором. Например, в растворах с очень низкой проводимостью, поверхности измерительных электродов должны быть расположены близко друг к другу, чтобы получить хороший сигнал для преобразователя проводимости. При уменьшении расстояния между проводящими пластинами электродов, постоянная электролитического элемента также уменьшается до 0,1 или даже 0,01. И наоборот, при измерении растворов высокой проводимости расстояние (более высокое значение проводимости электролитического элемента) 10 или 100, как правило, даёт более точное измерение электропроводности.

Выбор датчик проводимости необходимо начинать с подбора постоянной электролитического элемента, соответствующей диапазону проводимости раствора, который вы будете измерять. Диапазоны проводимости типичных растворов и оптимальная постоянная электролитического элемента для каждого из них приведены в таблице ниже.
